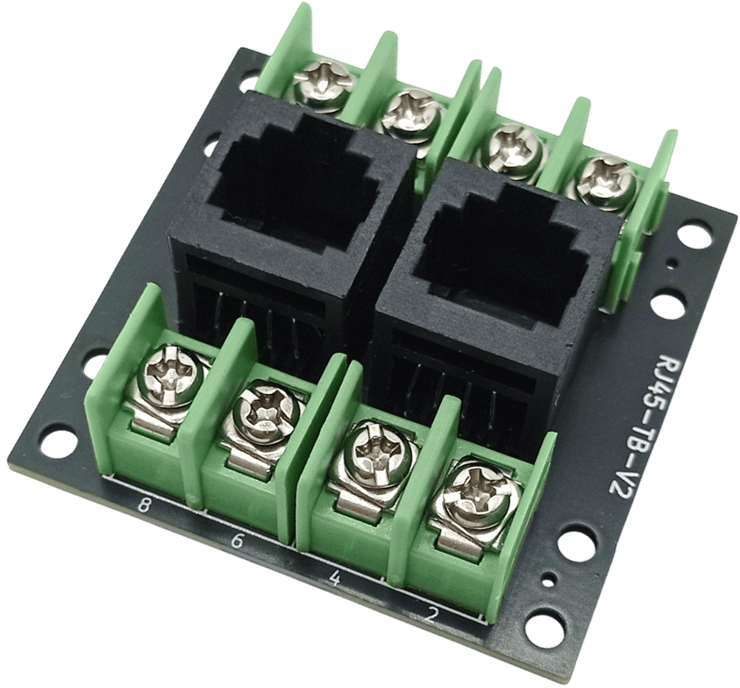

RJ45-TB-V2
LANコネクタ（RJ-45）を丸・Y端子式の端子台に変換するユニットです。
DINレール取付けとネジ取付けの両方に対応しています。
部品は全て実装済みのため、はんだ付けは不要です。
※本製品はコネクタ端子台変換ユニット（RJ-45×2⇔端子台）の後継機です。フレームグラウンドの端子を排し、よりコンパクトになりました。
特徴
- LANケーブルの中継や分岐が可能
- DINレール取付 / ネジ取付け両対応
- 丸端子・Y端子（M3・M3.5）に対応
仕様
- 型番：RJ45-TB-V2
- 端子台極数：8（RJ-45の全8ピン）
- 端子台ピッチ：8.5mm
- 端子台ネジ：M3
- 取付方法：35mm幅DINレール / ネジ取付け
- 外形寸法（幅×奥行×高さ）：50×48×20mm (typ.)
- 最大許容電流：2A
販売
販売ページ（スイッチサイエンス）
※大量注文や在庫に関する問い合わせはこちらまでご連絡ください。
内容物
-
製品基板×1
※取付用アダプタやスペーサ等は含まれていません。別途ご用意いただく必要があります。

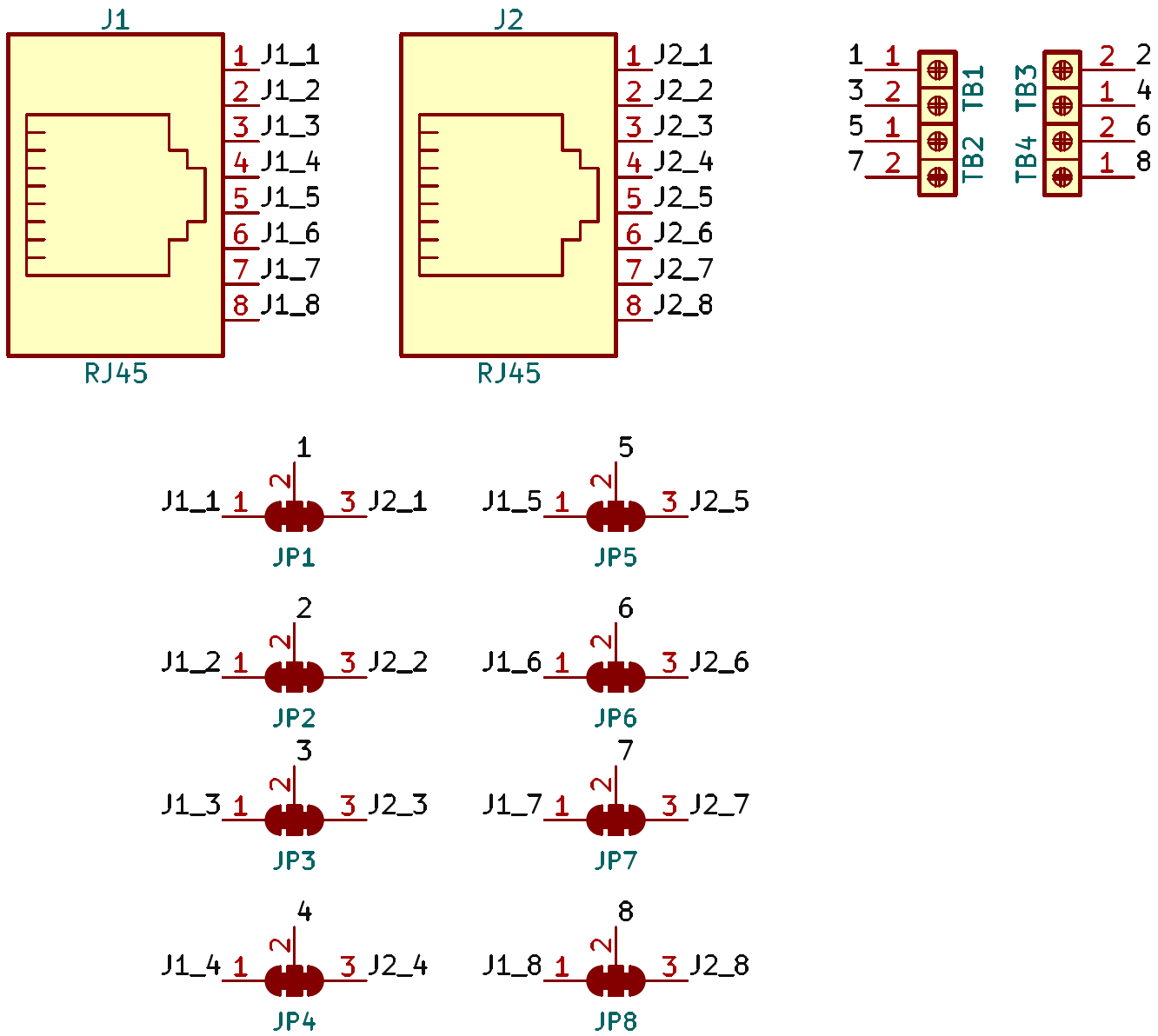

回路図
取付方法

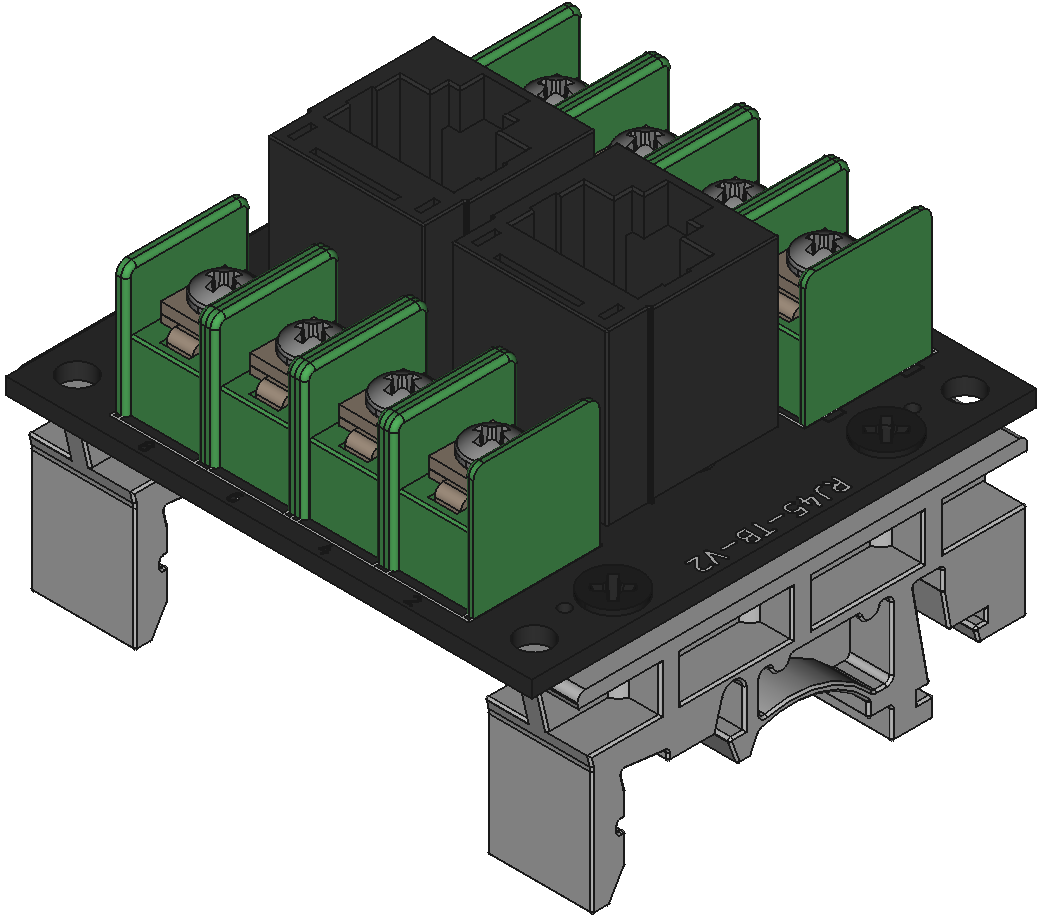

DINレール取付け
DINレールアダプタ（Phoenix Contact社 1201578）を画像のようにネジ止めしてください。
※DINレールアダプタ・ねじ等は付属しません。

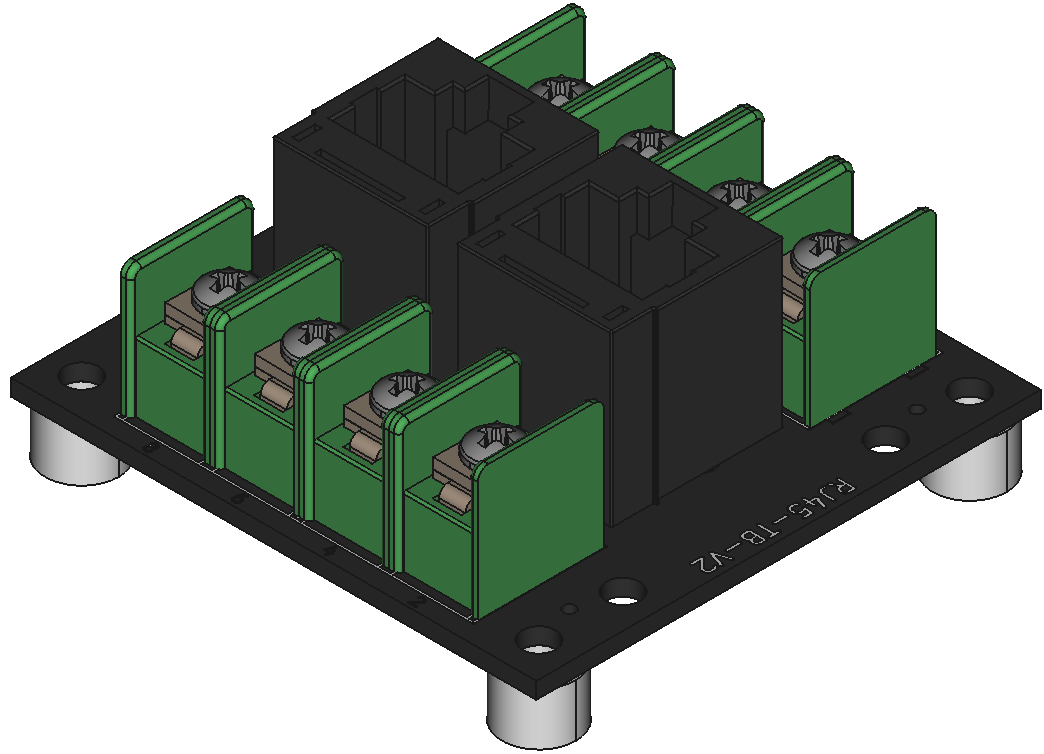

ネジ取付け
スペーサ等を用いて所望の板等に固定してください。
※スペーサ・ねじ等は付属しません。
資料

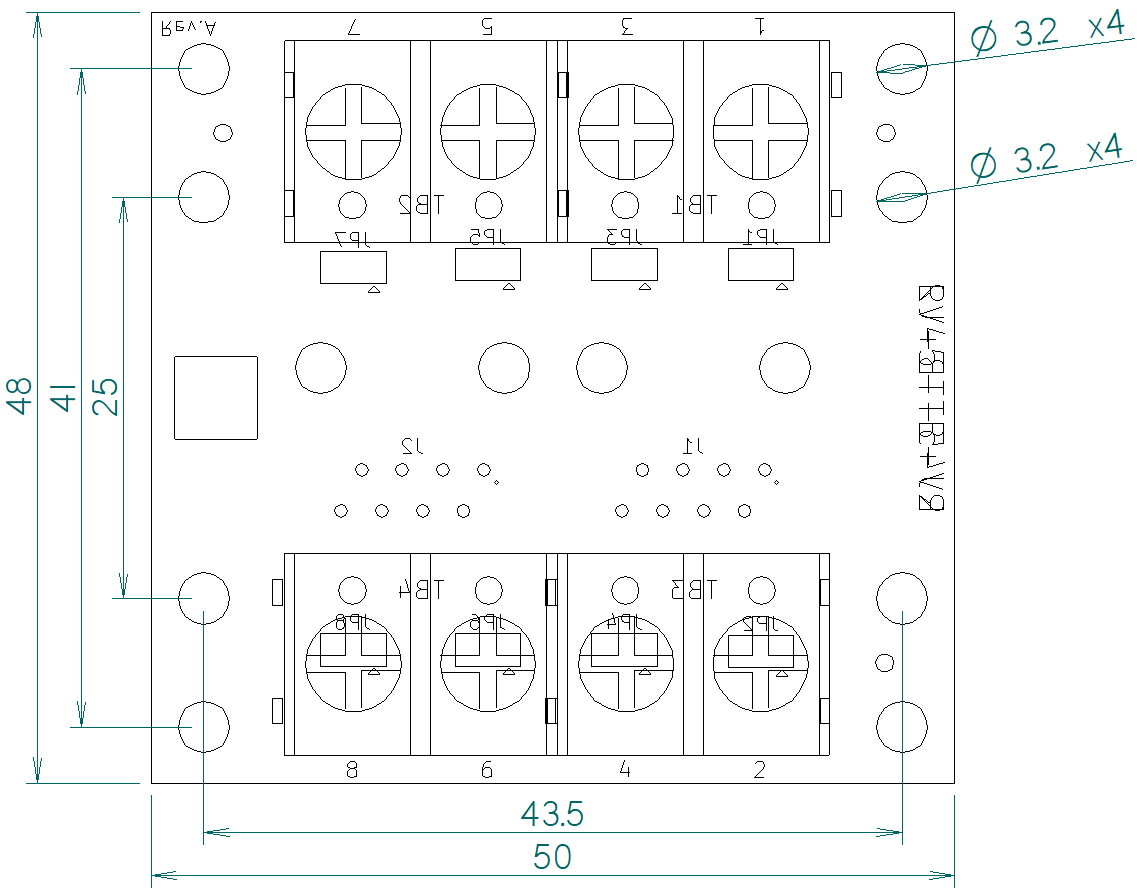

外形寸法（上面からのみ、DXF）
ダウンロード：rj45-tb-v2_dxf.zip
3D CADデータ
- 基板本体
STEPファイルダウンロード：rj45-tb-v2_step.zip
-
DINレール取付け
STEPファイルダウンロード：rj45-tb-v2_din_step.zip -
ネジ取付け
STEPファイルダウンロード：rj45-tb-v2_direct_step.zip
