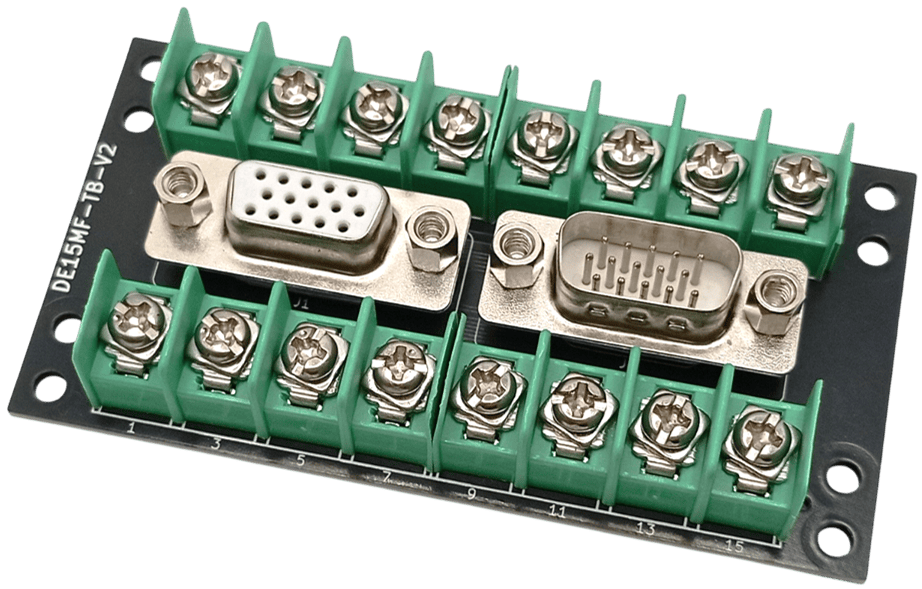

DE15MF-TB-V2

3列 D-sub15ピン（オス・メス）を丸・Y端子式の端子台に変換するユニットです。
DINレール取付けとネジ取付けの両方に対応しています。部品は全て実装済みのため、はんだ付けは不要です。

※本製品はコネクタ端子台変換ユニット（3列D-sub15オス/メス⇔端子台）の後継機です。

特徴

• DINレール取付 / ネジ取付け両対応
• D-subオス・メス両対応
• 丸端子・Y端子（M3・M3.5）に対応
• フレームグラウンド端子付き

仕様

• 型番：DE15MF-TB-V2
• D-subコネクタ極性：オス・メス
• 端子台極数：2×8（3列D-sub15の全9ピン＋フレームグラウンド1ピン）
• 端子台ピッチ：8.5mm
• 端子台ネジ：M3
• 取付方法：35mm幅DINレール / ネジ取付け
• 外形寸法（幅×奥行×高さ）：85×45×17mm (typ.)
• 最大許容電流：1A

販売

販売ページ（スイッチサイエンス）
※大量注文や在庫に関する問い合わせはこちらまでご連絡ください。

内容物

• 製品本体×1

  ※取付用アダプタやスペーサ等は含まれていません。別途ご用意いただく必要があります。

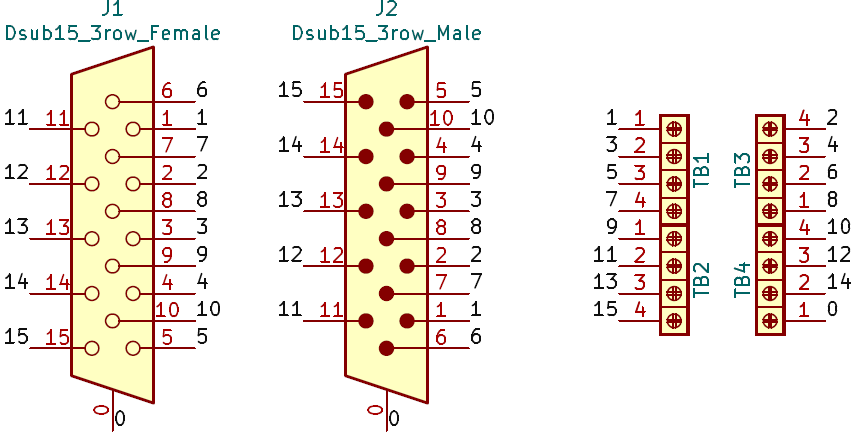

回路図

取付方法

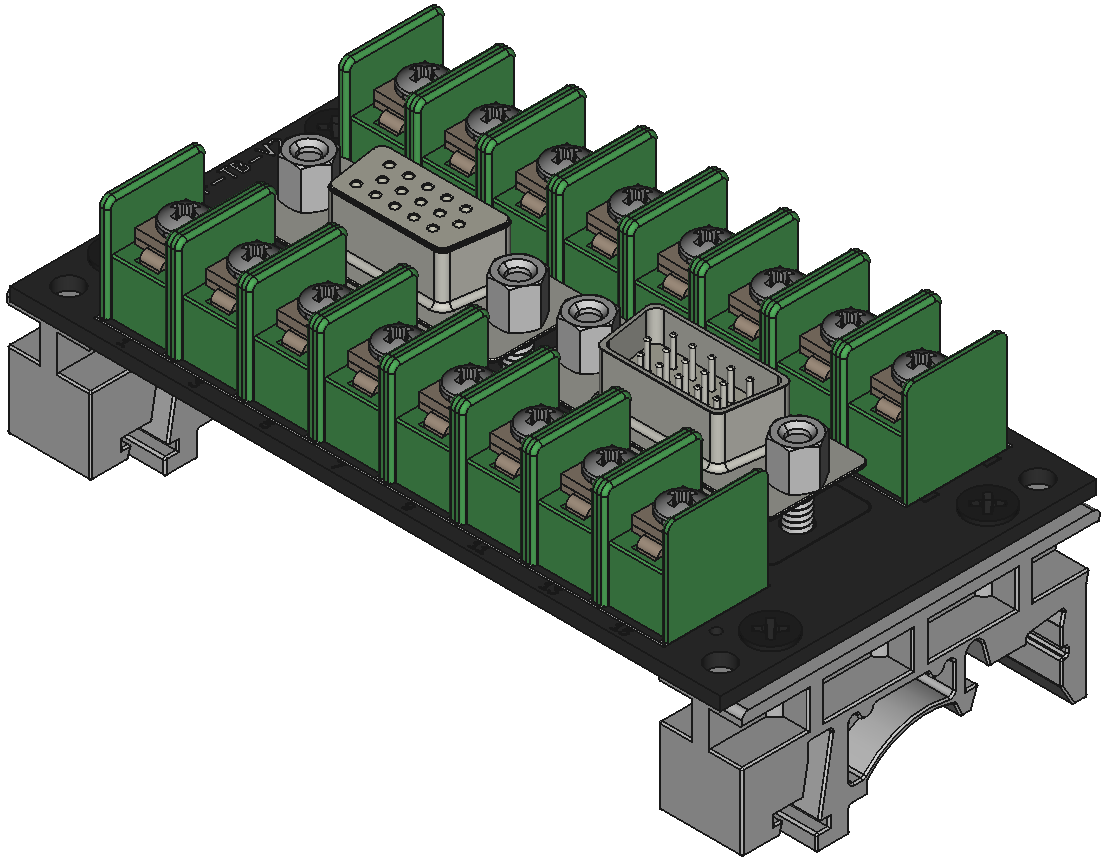

DINレール取付け

DINレールアダプタ（Phoenix Contact社 1201578）を画像のようにネジ止めしてください。
※DINレールアダプタ・ねじ等は付属しません。

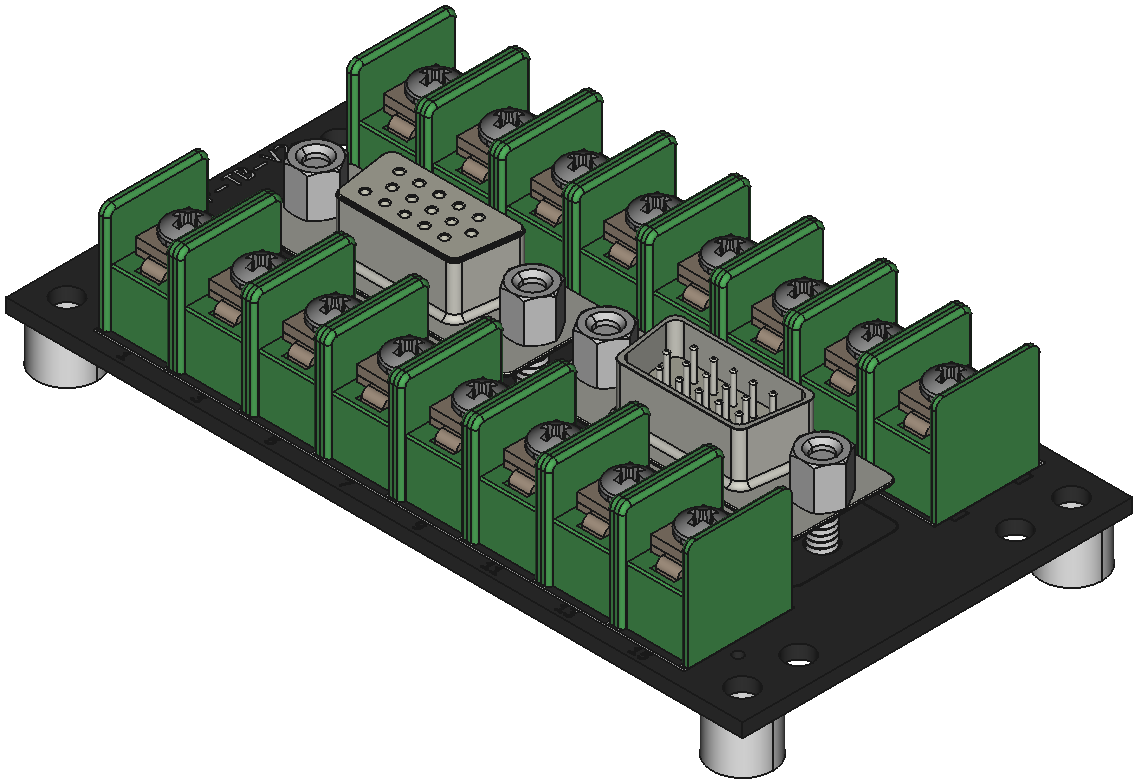

ネジ取付け

スペーサ等を用いて所望の板等に固定してください。
※スペーサ・ねじ等は付属しません。

資料

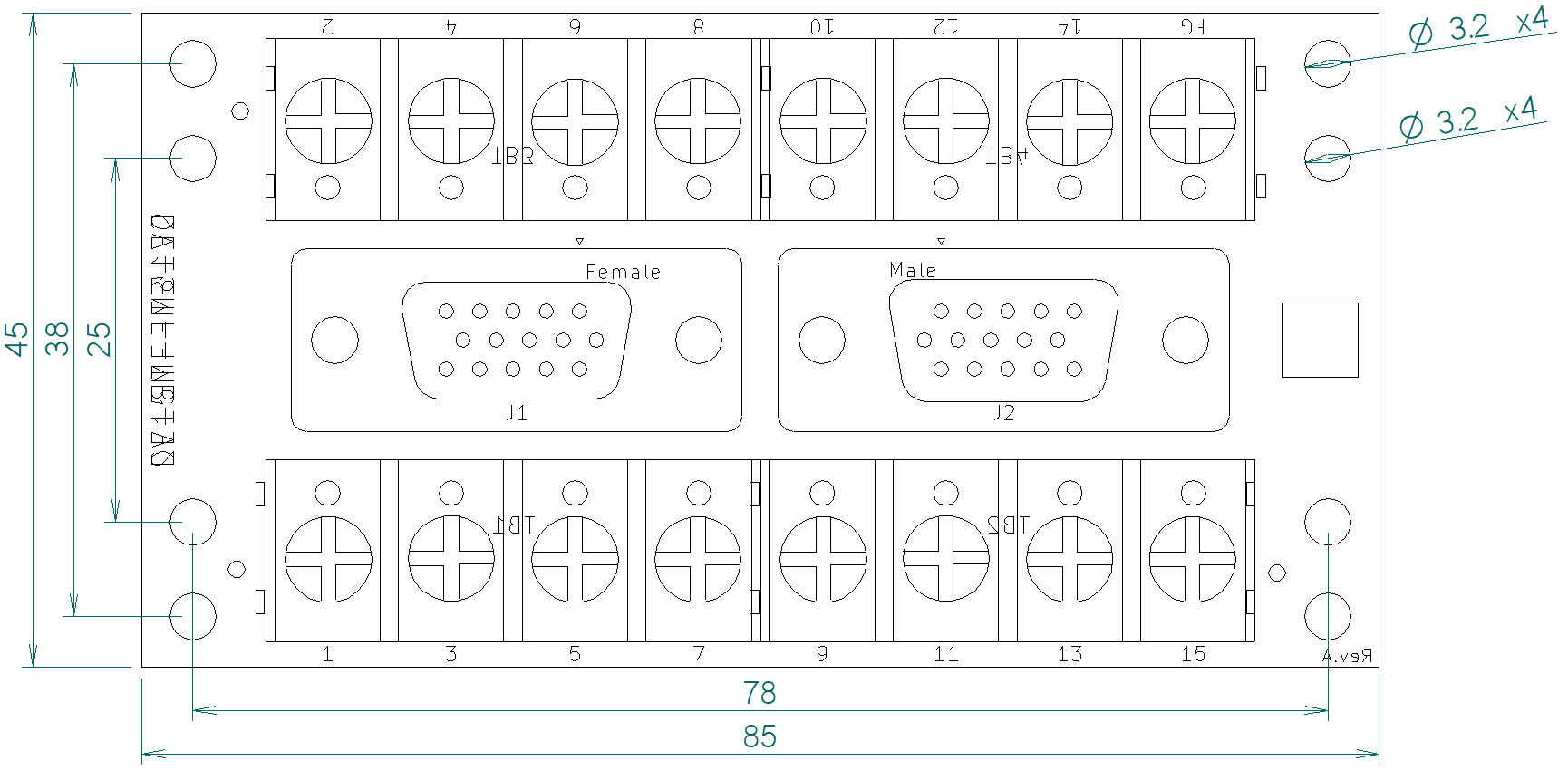

外形寸法（上面からのみ、DXF）

ダウンロード：de15mf-tb-v2_dxf.zip

3D CADデータ

• 基板本体
  STEPファイルダウンロード：de15mf-tb-v2_step.zip

• DINレール取付け
  STEPファイルダウンロード：de15mf-tb-v2_din_step.zip

• ネジ取付け
  STEPファイルダウンロード：de15mf-tb-v2_direct_step.zip
